全套高集成18W USB PD快充方案，已量产出货！

　　随着快充技术的发展，18W USB PD快充在iPhone上的应用以及第三方USB-C to Lightning快充线的上市，让USB PD快充配件市场持续升温，越来越多的设备开始支持PD快充，目前18W USB PD快充充电器成为了市面上能见度最高的PD充电器之一。


　　

　　芯朋微发布的全套高集成18W USB PD快充充电器爆款方案，精简dome省10颗外围，整体方案支持90~265V市电输入，输出电压范围3.3-12V，电流分别是5V/3A、9V/2A、12V/1.5A，输出总功率为18W，拥有市电Brown in/out、输出过压保护、精准过温保护、逐周期过流保护、次级整流管短路保护等，已被Mcdodo 18W USB PD PPS快充充电器、古石科技18W USB PD充电器等多款产品采用。


　　

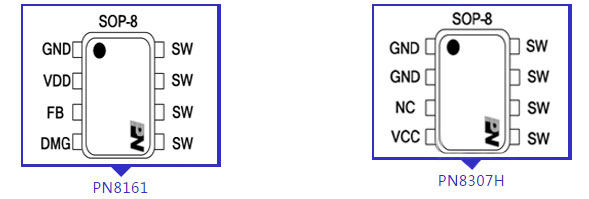

　　18W USB PD快充方案初级主控芯片PN8161采用SOP8封装，内部集成了准谐振工作的电流模式控制器和功率MOSFET，集成市电Brown in/out、AC OVP等保护，通过QR-PWM、QR-PFM、Burst-mode多模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率，可节省启动电阻、CS侦测网络、驱动及分离MOSFET等近10颗元器件。

　　

　　次级侧同步整流芯片PN8307H同样采用SOP8封装，内置同步整流控制器及高雪崩能力功率MOSFET，可实现零外围工作，提升转换效率，使得系统效率可以满足6级能效的标准，同时PN8307H集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能。

　　

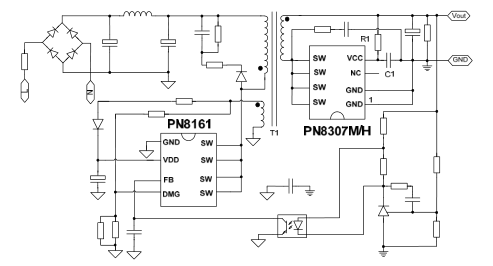

　　典型应用电路图：

　　

　　18W USB PD快充方案亮点：　　

　　节省10颗以上外围： 无启动电阻、无CS侦测网络，原副边均实现SOP8功率集成；　　

　　满足CoC V5 Tier 2：专利高压启动，实现30mW待机功耗；工作曲线随输出电压自适应，不同输出电压下平均效率裕量均大于4个点；　　

　　EMC性能卓越：抖频幅度随负载自适应，改善传导；DCM/QR工作模式，避免次级整流管反向恢复问题，改善辐射；　　

　　3.3~12V宽输出电压范围：PN8161/PN8307H供电范围宽，无需额外LDO稳压；　　

　　协议芯片任意搭：SSR架构，方案易满足PD3.0/QuickCharge 4+。


　　

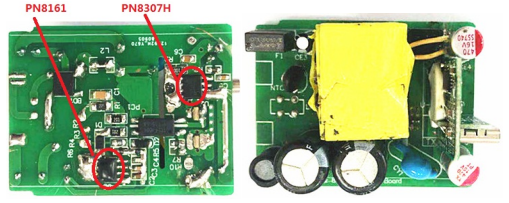

　　充电器采用了芯朋微全套快充方案，相比同级别充电器来说，其内部PCB的设计更为简洁，18W USB PD快充方案通过控制策略创新降低SR反向电压至50V以内，显著降低方案成本以及成品的体积，目前，芯朋微PN8161+PN8307H快充方案已经量产出货，更多全套高集成18W USB PD快充方案，可以咨询芯朋微一级代理商骊微电子，为你提供一站式的应用解决方案和现场技术支持服务，系统解决客户后顾之忧。
