PN8680M替代OB2500POP脚位一样，无需改板省电阻！

　　电源芯片是电子设备系统中不可缺少的一部分，在充电器、适配器和内置电源中承担起对电能的变换、分配、检测及其他电能管理的职责，为了发挥电子系统的最佳性能，减少功耗，提高转换效率，骊微电子推出PN8680M电源芯片，PN8680M采用sop-8封装，功率可达12W，可直接替代OB2500POP，无需改板可省2个启动电阻！

　　

　　PN8680M是一款高性能的原边反馈控制器，集成超低待机功耗原边控制器及650V高雪崩能力智能功率MOSFET，在原边检测和调整模式，可省略系统的光耦和TL431，拥有恒压恒流控制环路，可以实现高精度的恒压、恒流输出，提高效率并消除音频噪声，使得系统满足6级能效标准，以满足大部分充电器和适配器需求。


　　

　　PN8680M产品特征　　

　　■ 内置650V高雪崩能力智能功率MOSFET　　

　　■ 内置高压启动电路，小于50mW空载损耗（230VAC）　　

　　■ 采用多模式技术提高效率，满足6级能效标准　　

　　■ 全电压输入范围±5%的CC/CV精度　　

　　■ 原边反馈可省光耦和TL431　　

　　■ 恒压、恒流、输出线补偿外部可调　　

　　■ 无需额外补偿电容　　

　　■ 无音频噪声　　

　　■ 智能保护功能　　

　　   过温保护 (OTP)　　

　　   VDD欠压&过压保护 (UVLO&OVP)　　

　　   逐周期过流保护 (OCP)　　

　　   CS开/短路保护 (CS O/SP）　　

　　   开环保护 (OLP)

　　

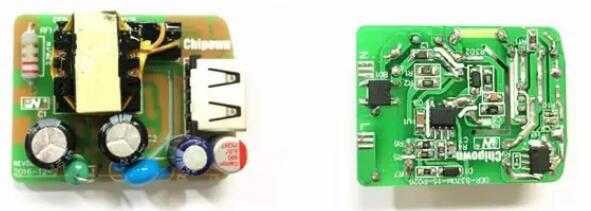

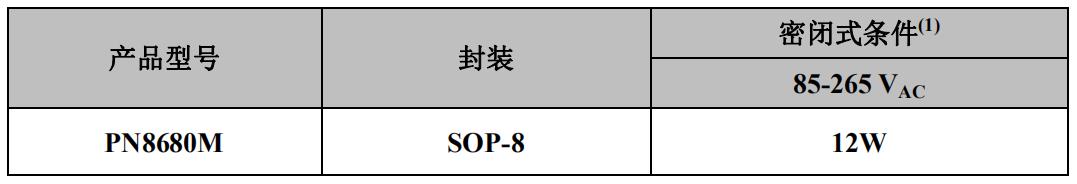

　　PN8680M典型功率


　　

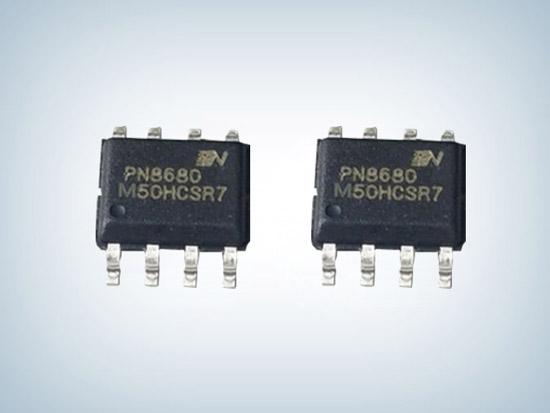

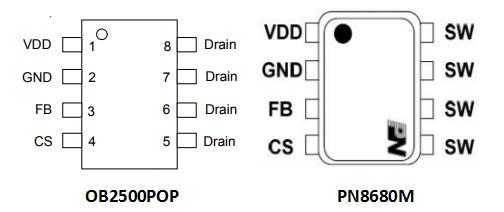

　　PN8680M管脚定义

管脚名	管脚标号	管脚功能描述
VDD	1	工作电压输入引脚
GND	2	地电位
FB	3	反馈引脚，辅助绕组电压通过电阻反馈稳定输出
CS	4	电流检测引脚
SW	5,6,7,8	智能功率MOSFET Drain端引脚，跟变压器初级相连

　　

　　PN8680M和OB2500POP都是采用SOP-8封装，都是可以做到12W的功率，其性能方面都是采用内置MOS，耐压可达到650V，在无需改版的情况下，PN8680M代换OB2500POP可实现PIN对PIN脚，省2个启动电阻，精简外围，节约成本，并且PN8680M芯片的市场价格优惠，货源稳定。


　　

　　PN8680M以体积小、重量轻、效率高等特点被广泛应用开关电源适配器、电池充电器、机顶盒电源等电子设备，如果需要PN8680M产品的详细手册或其他资料，请向骊微电子申请。>>
