PN8275准谐振开关电源控制芯片



　　PN8275准谐振直流转换芯片是一款符合6级能效标准的次级反馈，隔离式AC-DC 高性能准谐振开关电源控制芯片，PN8275芯片内置高压功率管，芯片提供了极为全面和性能优异的智能化保护功能，包括输入欠/过压保护、X电容放电功能、输出过压保护、外部OTP保护、周期式过流保护、过载保护、软启动功能。

　　

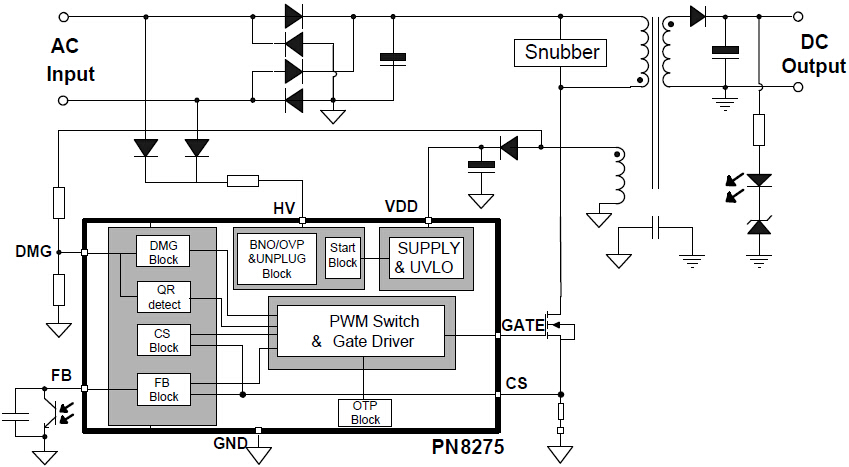

　　PN8275典型功率：


　　

　　PN8275高性能准谐振开关电源控制芯片应用领域：　　

　　12W 以下 AC-DC 应用包括：待机电源、开放式开关电源、适配器等家电产品。

　　

　　PN8275准谐振电源芯片极限工作范围：　　

　　VDD 脚耐压……………….……..………………-0.3~43V　　

　　FB，CS，DMG 脚耐压……………….……………-0.3~7V　　

　　GATE 脚耐压……………….……………………-0.3~15V　　

　　HV 脚耐压………………………...…….…..…. -0.3~800V　　

　　结工作温度范围……….…..….…..…...….….-40~150℃　　

　　存储温度范围…………………….…...…….….-55~150℃　　

　　管脚焊接温度 （10 秒）…………......…..…………...260℃　　

　　封装热阻RθJC （SOP-7）…....................………….80℃/W　　

　　人体模式ESD 能力(1)（HBM）……..…...….……... ±4kV　　

　　机器模式ESD 能力(2)（MM）……..…...….……... 300V


　　

　　骊微电子代理的PN8275准谐振多模式AC/DC控制芯片，芯片包含基准源、模式钳位、电压钳位、错误检测、软启动、输出驱动、准谐振检测、振荡器、导通时间控制模块，通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术，分别对导通频率和导通时间进行控制，当负载变化时，芯片根据反馈电压的大小，自动切换工作模式，从而可以在全负载下实现高效率的AC/DC转换，实现了超低的待机功耗、全电压范围下的最佳效率。
