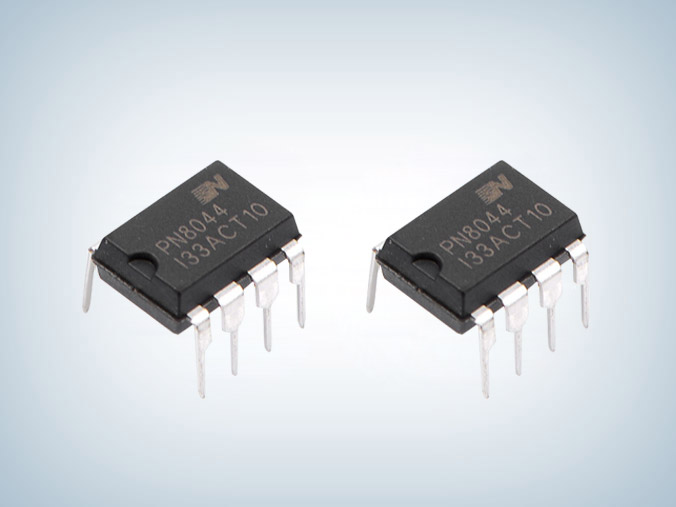

PN8044高性能ac-dc电源芯片

　　PN8044内置650V高压启动模块，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8044的降频调制技术有助于改善EMI特性，下面跟随骊微电子小编芯朋微一级代理详细了解PN8044高性能ac-dc电源芯片小家电方案功能描述。

　　



　　1.高压启动：在启动阶段，PN8044高性能ac-dc电源芯片内部高压启动管提供3mA电流对外部VDD电容进行充电；当VDD电压达到VDDON，芯片开始工作，高压启动管停止对VDD电容充电。启动过程结束后，输出通过隔离二极管对VDD电容提供能量，供芯片继续工作。

　　

　　2. 恒压工作模式：芯片通过VDD管脚对输出进行电压采样，VDD电压经过内部分压电阻分压得到采样电压VRF。当VRF低于内部基准电压VREF，芯片开启集成的高压功率管，对储能电感充电，当电感电流达到内部基准电流IPEAK，芯片关闭集成的高压功率管，由系统二极管对储能电感续流。

　　

　　3.PFM 调制：芯片工作在PFM模式，同时内部设置IPEAK随芯片工作频率FSW降低而降低，芯片开关周期每增大1us，Ipeak降低约6mA。由于芯片内置采样，最大Ipeak固定，当输出电压和输出电流固定时，电感感量是唯一调制工作频率的参数。建议电感量为0.8~1.6mH, 如果感量过小，系统带载能力会偏小，如果感量过大，容易造成电感饱和，影响可靠性。

　　

　　4. 软启动：为了避免非隔离系统启动阶段因进入深度CCM模式，带来较大电流尖峰，PN8044设置软启动功能，通过限制Toffmin降低启动阶段的开关频率。同时芯片设计较小的LEB时间（300ns）,以降低LEB时间内能量大小，避免系统启动时的高电流尖峰。

　　

　　5. 智能保护功能：PN8044高性能ac-dc电源芯片集成全面的保护功能，包括：过温保护、VDD欠压保护功能，并且这些保护具有自恢复模式。过温保护------当芯片结温超过150℃，芯片进入过温保护状态，输出关闭，当芯片结温低于120度，芯片重新启动。VDD 欠压保护 ------ 当芯片 VDD 电压低于VDDoff，芯片重新启动。芯片异常自恢复的时间通过VDD电容调整，VDD电容越大，自恢复时间越长。


　　

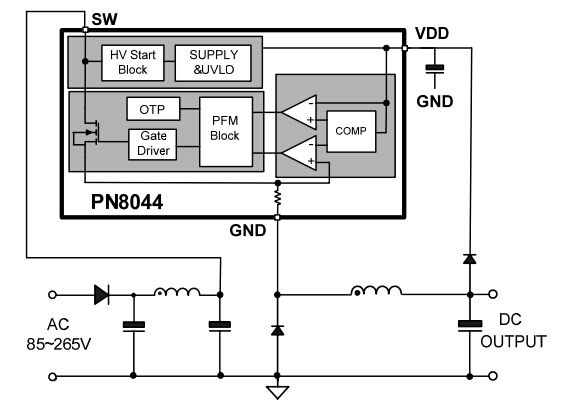

　　PN8044高性能ac-dc电源芯片集成PFM控制器及650V高雪崩能力智能功率MOSFET，以较低的BOM成本（外围元件数目极少）方便的实现宽电压高压降压小功率电源解决方案，骊微电子广泛用于外围元器件极精简的小功率非隔离开关电源。
