启达启臣微CR1252A可代替ncp1252A芯片

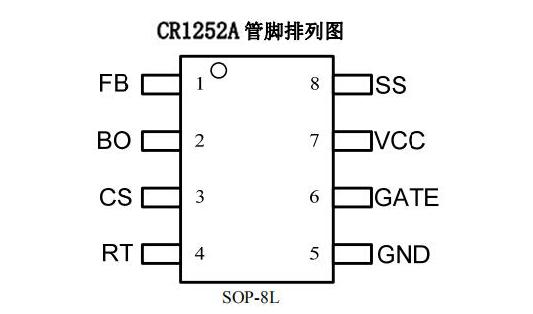

　　启达启臣微CR1252A是一款应用于 PC 设备和适配器市场的高性能驱动电源芯片，采用SOP封装，管脚和功能与ON/安森美NCP1252A基本一致，可兼容代替ncp1252A芯片，广泛应用于PC电源、游戏机适配器、正激转换器等领域。

　　

　　CR1252A应用描述　　

　　启动机制：当 VCC 引脚达到 VCC_ON电平时，启动机制被激活。 一旦启动机制被激活，内部延迟定时器 SSdelay运行。只有经过内部延迟后，并且 BO 引脚电平高于 VBO电平，则可以允许软启动。 如果达到 BO 引脚阈值，或者一旦达到此电平，则允许软启动。 当允许软启动时，SS 引脚的电流源将对 SS 引脚上的外接电容充电。 SS 引脚的电压变化除以 4，在 CS 引脚上产生相同的峰值电流变化。　
　

　　软启动：SS 引脚通过外接电容实现软启动，内部恒流源对该电容进行充电。SS 引脚电压上升的电压除以 4 可控制 CS 引脚上检测到的峰值电流。 因此，一旦 CS 引脚电压变得高于 SS 引脚电压除以 4，芯片输出 GATE 将会发出关断外置功率管信号。　
　

　　线电压欠压保护：线电压欠压保护通过监控 BO 引脚上的电平，控制器可以保护正转换器免受低输入电压条件的影响。 当 BO 引脚电平低于 VBO电平时，控制器停止脉冲，直到输入电平恢复正常，并通过新的软启动顺序恢复运行。欠压比较器具有固定的比较电压（VBO）。当 BO 引脚低于内部电压（VBO）时，通过使用连接在 BO 引脚和地之间的内部电流实现迟滞。　　


　　输出过载保护：当 CS 引脚电平在 1 V 达到最大电平时，则检测到输出短路或过载情况。在这种情况下，该状态存储在锁存器中，允许数字定时器计数。如果数字定时器结束，则过载保护锁定，并且控制器停止驱动器引脚上的脉冲。　　

　　如果在过载保护数字计时器计时完成之前退出了该保护状态，在没有检测到过载保护的状态下，过载保护计时器仅在 3 个切换控制器周期后复位（或至少 3 个切换周期内 CS 引脚<1 V 时）。如果检测到输出过载保护，当检测到 BO 复位或者 VCC 下降到到 VCC_OFF时，控制器可以被复位。其过载保护计时器设置为 15 ms。　　


　　斜坡补偿：斜坡补偿是一种防止次谐波振荡的方法。当驱动器工作在连续导通模式（CCM）且占空比接近 50％以上时容易发生次谐波振荡。 为了防止该次谐波振荡，通常采用斜坡补偿的方式来降低电流环路增益，从而阻止次谐波振荡的发生。斜坡补偿电压从振荡器得到，放置在缓冲内部振荡器和 Rramp 之间的开关在 GATE 信号关断期间断开。　


　

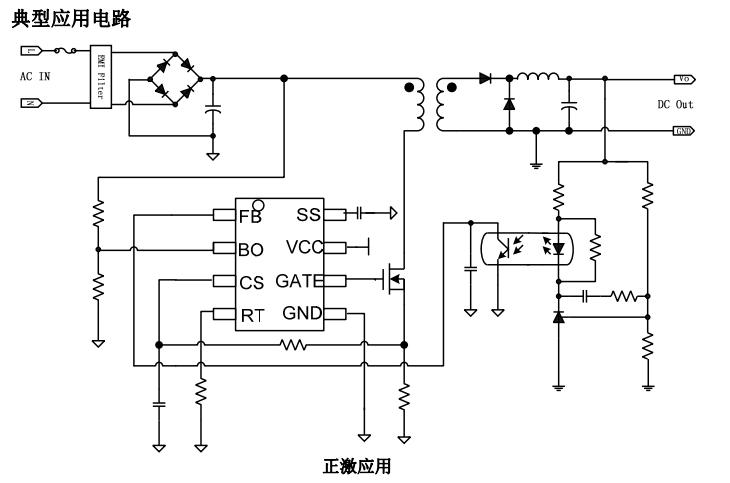

　　ncp1252a代换芯片CR1252A采用电流模式控制反馈，具有峰值电流限制、内部工作频率可调，最高可达500kHz ，内置频率抖动优化EMI、软启动 、输入欠压自动恢复、LEB前沿消隐功能、斜波补偿等，保护功能齐全，使系统工作更安全。
