5W-65W充电器电源芯片方案及选型！

　　充电器是将电压和频率固定不变的交流电变换为直流电的一种静止变流装置。可为充电电池充电，为蓄电装置提供能量，常用的有5W/10W/12W/15W/18W/20W/24W/36W/65W等多种功率类型，充电器中的核心元器件为充电器电源芯片，在充电环境中起到了至关重要的作用，选择合适的充电器电源芯片将大大延长电路寿命，也可以减少充电器的故障，下面骊微电子介绍几款常用的充电器电源芯片方案。


　　

　　基于 PN8366 的 5V1A 充电器电源应用方案　　

　　■ 输入电压：90~264Vac；　　

　　■ 输出功率：5W(5V1A)；　　

　　■ 待机功耗：<50mW(264V)　　

　　■ 启动时间：<100ms(90V)　　

　　■ 拥有输出短路保护，输出过流保护，输出欠压保护(PCB 端 3.1V 以下)，VDD 过压保护，FB 分压电阻开路短路保护，以及电流检测电阻 Rcs 开短路保护，过温保护；　　

　　■ 平均效率：115V 和 230V 输入平均效率(PCB 端)满足六级能效 73.6％,裕量充足。

　　

　　基于PN8370的5V2.4A充电器电源芯片方案　　

　　■ 输入电压：90~265Vac；　　

　　■ 输出功率：12.0W(Typical)；　　

　　■ 待机功耗：<50mW(Vin=230Vac)；　　

　　■ 输出短路保护、输出过流保护，VDD 过压保护，FB 分压电阻开路、短路保护，电流侦测电阻 Rcs 短路保护，过温保护；　　

　　■ 平均效率：≥79.94% (六级能效要求)。

　　

　　基于PN8386六级能效15.5W充电器应用方案　　

　　■ 输出规格5V/3.1A　　

　　■ 内置高压启动+多工作模式+专利谷底开通技术，满足六级能效标准　　

　　■ PN8386专利跳谷底开通算法+PN8306H独特防振铃算法实现零直通炸机风险　　

　　■ 方案精简：PSR无需两颗启动电阻，SR实现零外围工作。

　　

　　PN8235 六级能效27W充电器应用方案　　

　　■ 输出规格5V/5.4A　　

　　■ 集成850V高压启动模块，简化布线，实现50mW待机　　

　　■ SOP7封装，高压脚与低压脚爬电距离大于2.5mm，更高安全性　　

　　■ 多工作模式提高多负载点转换效率，六级能效裕量充足　　

　　■ PN8300独有双供电技术，彻底解决异常工况下的SR供电问题。　　

　　

　　PN8161 和 PN8307H 的 18W 快充电源应用方案　　

　　■ 输入电压：90~264Vac；　　

　　■ 输出功率：18W；　　

　　■ 待机功耗：<50mW(230V)　　

　　■ 启动时间：<100ms(90V)　　

　　■ 拥有输出短路保护，输出过流保护，VDD 过压保护，DMG 分压电阻开路短路保护，以及电流检测，BROWN IN OUT；　　

　　■ 平均效率：115V 和 230V 输入平均效率(PCB 板端)满足 CoC V5-2,裕量>4%。

　　

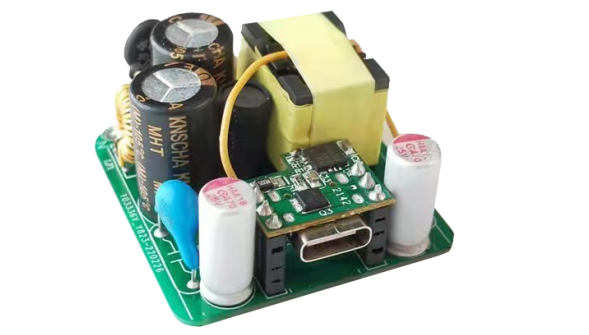

　　基于PN8165的PD 30W典型设计方案　　

　　■ 输出规格 5V3A,9V3A,15V2A,20V1.5A,3.3-11V/3A　　

　　■ 满足CoC V5 Tier2 能效规范　　

　　■ 待机功耗小于75m W　　

　　■ 最大输出电压纹波小于120m VP_P　　

　　■ 支持PD3.0协议　　

　　■ 整个方案包含：PN 8165，PN 8307H(A)和AP2080。

　　

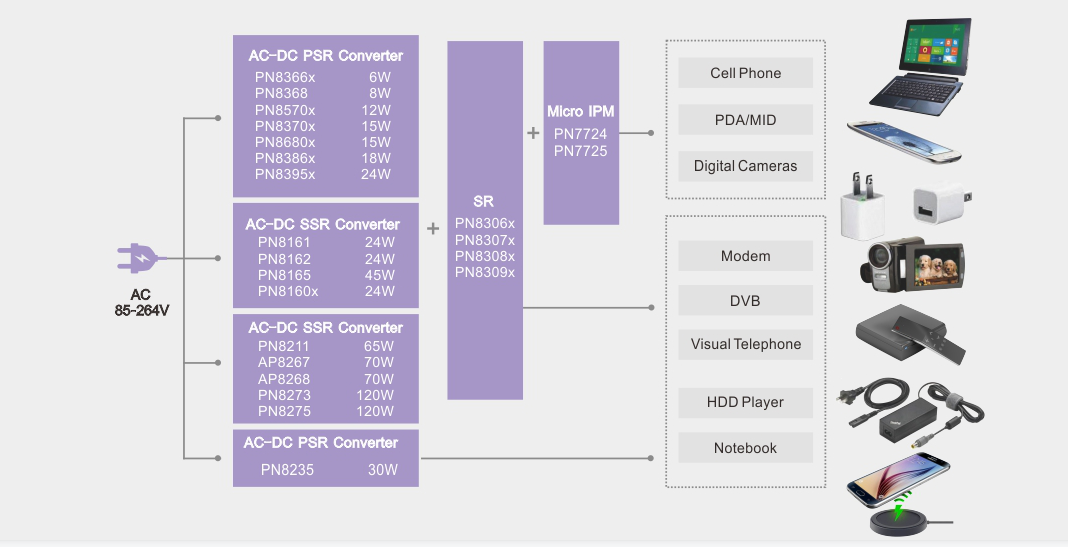

　　常用充电器方案主要有5V1A、5V1.5A、5V2A、5V2.4A、5V3A、5V/5.4A以及PD快充芯片方案PD20W-65W，代理销售多种品牌的充电器电源芯片及提供相关充电器应用方案，可以满足市场多样化的需求，骊微电子为客户提供高性价比、性能优异、品质稳定的电源方案及现场技术支持服务。
