手机5v充电器原边芯片方案过认证!

　　5V充电器是市场使用比较普遍的一种，充电器的性能其稳定性主要取决于手机充电器芯片，手机5v充电器原边芯片pn8370内置650V高雪崩能力智能功率MOSFET可省略光耦和TL431，用于高性能、外围元器件精简的充电器、适配器和内置电源。


　　

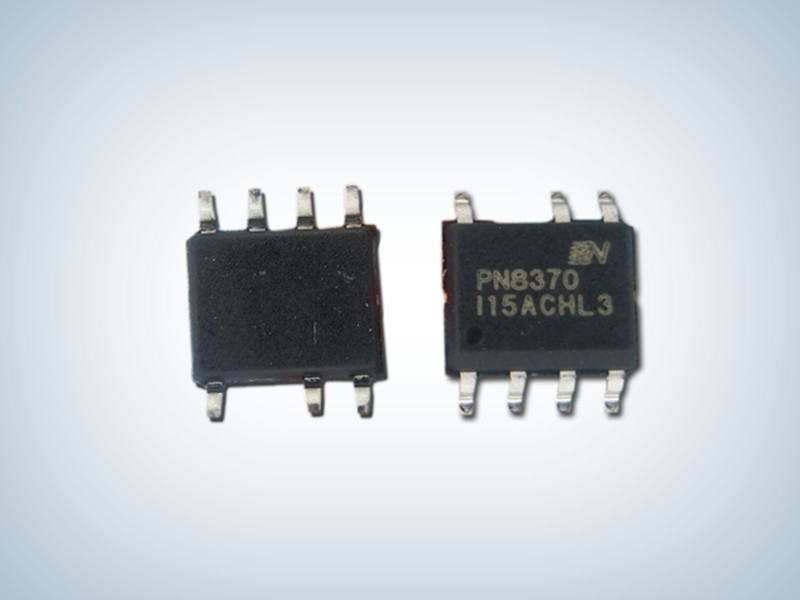

　　手机5v充电器原边芯片PN8370优点：　　

　　■ 内置650V高雪崩能力智能功率MOSFET　　

　　■ 内置高压启动电路，小于30mW空载损耗（230VAC）　　

　　■ 采用准谐振与多模式技术提高效率，满足6级能效标准　　

　　■ 全电压输入范围±5%的CC/CV精度　　

　　■ 原边反馈可省光耦和TL431　　

　　■ 恒压、恒流、输出线补偿外部可调　　

　　■ 无需额外补偿电容　　

　　■ 无音频噪声　　

　　■ 智能保护功能　　

　　— 过温保护 (OTP)　　

　　— VDD欠压&过压保护 (UVLO&OVP)　　

　　— 逐周期过流保护 (OCP)　　

　　— CS开/短路保护 (CS O/SP）　　

　　— 开环保护 (OLP)


　　

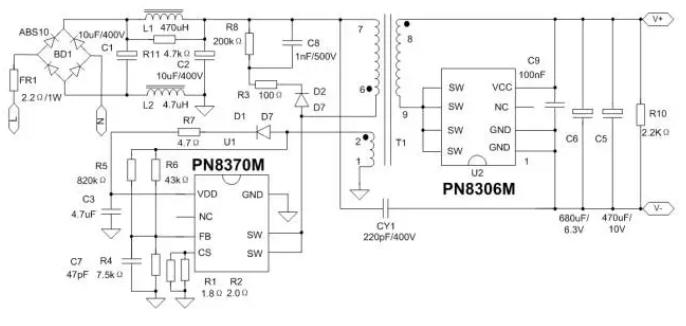

　　PN8370M+PN8306M 手机5v充电器原边芯片方案亮点　　

　　外围简洁（节省8颗元件）：PN8370M节省2颗启动电阻；PN8306M独特控制技术可实现零外围工作，节省传统SR方案的供电RC滤波，SW侦测电阻，RT电阻，RC吸收等6颗元件。　　

　　高可靠性：a.方案三道防线，实现SR与PSR零直通风险；　　

　　b.芯片HBM ESD大于4kV，latchup电流大于400mA，显著提高系统安规能力，接触静电高达15kV；　　

　　c.PSR与SR匹配工作，彻底避免小载采样冲突，异常工况下，SR做好配角，PSR主导所有异常保护。　　

　　低待机功耗：PN8370M内置高压启动，可轻松实现50mW待机功耗


　　

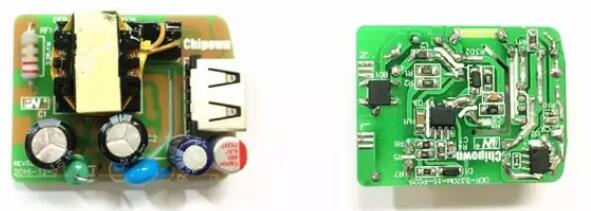

　　手机5v充电器原边芯片PN8370 输入电压：90~264Vac ，支持5V/2.0A，5V/2.4A，12V/1.0A输出，拥有输出短路保护，输出过流保护，输出欠压保护，VDD 过压保护，FB 分压电阻开路短路保护，以及电流检测电阻 Rcs 开短路保护，过温保护，满足六级能效，更多手机5v充电器原边芯片方案BOM 表和变压器参数以及安规和 EMI 测试数据等资料可以向骊微电子申请。
