手机电源管理芯片快充原理

　　随着手机配备的锂离子电池容量越来越大，人们希望能够在尽量短的时间内给自己的手机充得足够的电量，以满足自己日常生活和工作的需要，为了实现大电流的充电，使用手机电源管理快充芯片是一个很好的方案，这也是业界目前共同的选择。

　　

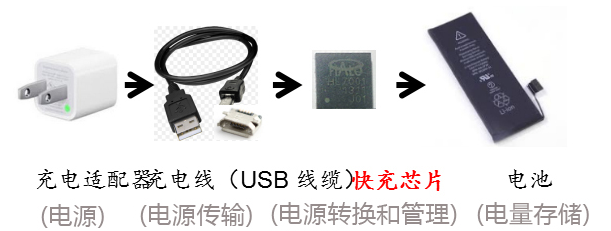

　　手机充电的四个环节：　　

　　电源--电源传输（USB线缆）--快充芯片--电池

　　

　　充电适配器的任务是把220V的市电转换为手机能够承受的电压，充电线的任务就是负责把电压/电流从适配器端传送到手机端，快充芯片的任务是把适配器的5V/9V/12V等电压转换成电池的电压，同时按照需要的充电电流精确可控地向电池进行充电。


　　常见快速充电技术可分为两种，高压快充：通过提高电源适配器输出电压来提高终端充电功率和速率，低压快充：通过提高电源适配器输出电流来提高终端充电功率和速率。


　　骊微电子代理的FP6601Q是一款USB接口IC，可在启用输出电压调整之前自动检测所连接的受电设备(PD)是兼容Quick Charge 3.0还是Quick Charge 2.0，如果检测到受电设备不兼容Quick Charge 2.0或3.0，FP6601Q可禁止输出电压调整，以确保仅5 V的旧型USB受电设备能够安全工作，它能够提供多项保护功能，可防止电源及其所连的受电设备(PD)出现输出电压过大、次级侧热过载以及适配器断电后出现功率输出失效。　　

　　

　　随着华为、OPPO、Vivo等国产手机厂商在全球份额不断扩大，中国厂商产业链整合能力的提升，将可以取得快速充电市场的主导权。相比高压快充方式，低压大电流在实现同样功率下效率更高，充电器和手机发热更少，也将占据市场主流。
