CR5168SK+CR3016_20w快充头方案

　　一、方案概述　　

　　■ PCBA尺寸：48mm*40mm*18mm　　

　　■ AC230V输入待机功耗55mW　　

　　■ 全电压输入时平均效率>87.35%　　

　　■ 变压器，采用了EE19W磁芯　　

　　■ 具有良好的EMI特性　　

　　■ 具有“软 启动、OCP、SCP、OTP自动恢复”等多种保护功能。

　　

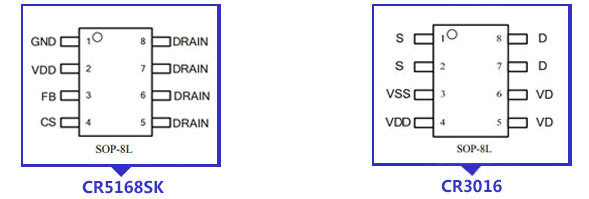

　　二、封装及脚位配置

　　

　　CR5168SK是一款采用内置高压功率MOSFET，具有优化的图腾驱动电路以及电流模式PWM 控制器，适用于待机功耗<75mW的小功率AC/DC电源适配器、充电器电源。CR5168SK采用 PWM+PFM工作模式。在空载和轻载时，电路采用间歇模式，有效的降低了待机功耗。具有“软 启动、OCP、SCP、OTP自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以改善 EMI特性。

　　

　　CR5168SK芯片特性：　　

　　■ CR5168SK是采用内置650V高压功率MOSFET，反激式PWM功率开关；　　

　　■ 内置软启动，减小MOSFET的应力，内置斜坡补偿电路；　　

　　■ 65kHz开关频率，具有频率抖动功能，使其具有良好的EMI特性；　　

　　■ 全电压输入范围，低待机功耗<75mW；　　

　　■ 能效满足DOE Ⅵ 和 CoC V5_T2 要求；　　

　　■ 具有“软启动、OCP、SCP、OTP、OVP自动恢复等保护功能

　　

　　CR3016 是 SOP-8 封装的一款结构简单同步整流开关，可工作于 CCM,DCM 和 QR 模式，最 高工作频率可达 200KHZ，针对 5V 输出电源系统进行了专门的优化和设计，内置 RDS(ON） 为 10m Ω的 N 沟道 MOS，用来替换传统的整流二极管，能有效的提升整机的效率并减少热损耗，提 高整机的稳定性和可靠性。

　　

　　CR3016芯片特性：　　

　　■ 可工作于 CCM,DCM 和 QR 模式，外围电路简单；　　

　　■ 最高工作频率可达 200KHZ；　　

　　■ 内置 RDS(ON） 为 10mΩ60V 的 N 沟道 MOS；

　　

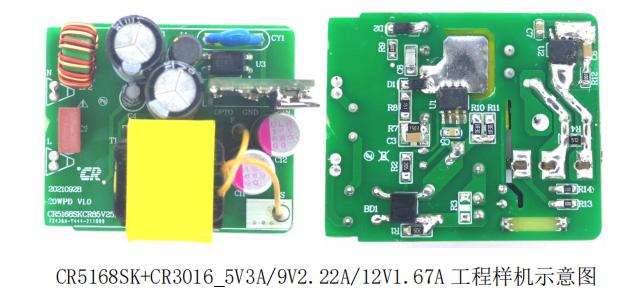

　　三、PCB及DEMO实物图

　　

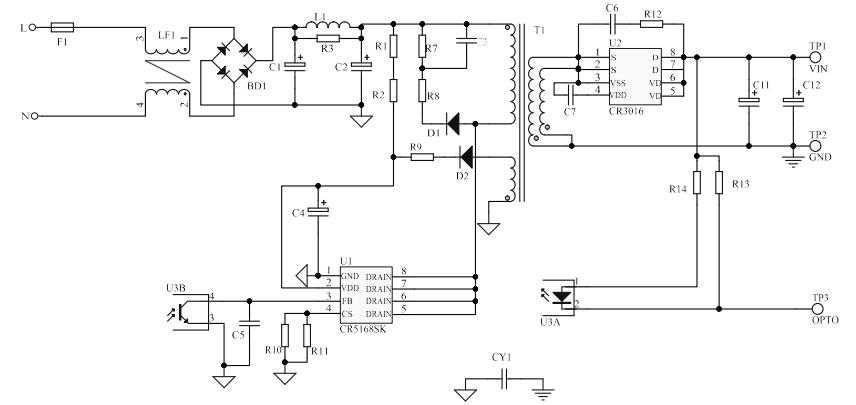

　　四、电源部分原理图

　　

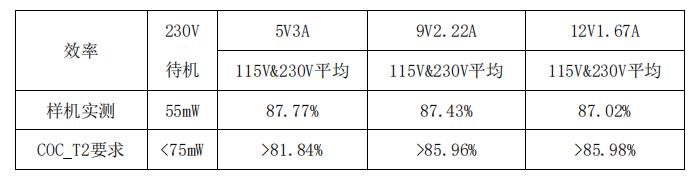

　　五、效率测试

　　

　　六、整机参数

　　

　　七、方案亮点　　

　　● 多电压输出，智能匹配移动设备，实现快速充电；　　

　　● 低待机，高效率。全模式（5V/9V/12V）满足快充能效标准；　　

　　● 体积小（48mm*40mm*18mm），成本低；　　

　　● 符合EMI标准，EN55022B&EN55013；

　　

　　CR5168SK+CR3016_20w快充头方案可根据被充电设备USB信号调节5V/9V/12V输出电压。AC230V输入待机功耗55mW，平均效率>87.35%，体积大小仅为 48mm*40mm*18mm，在同类产品中成本低廉，货源充足，更多产品手册及应用资料请向骊微电子申请。>>
