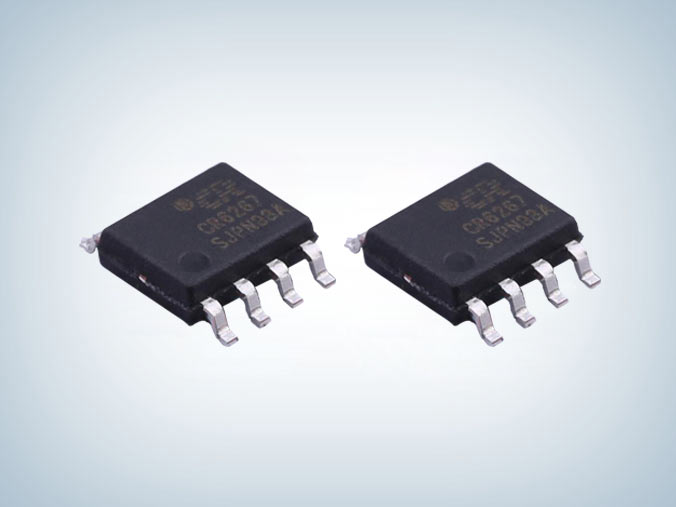

CR6267 12-20W原边检测电源芯片

所属分类：CR/启臣微

品牌：CR启辰微
型号：CR6267系列
封装：SOP-8L
功率：12-20W
电流：75mW

订购热线：0755-23087599

产品详情应用领域

　　CR6267 是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。CR6267 内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90Vac~264Vac）内输出恒定的功率。　　

　　CR6267 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。

　　cr6267电源芯片主要特点　　

　　■ 待机低于75mW　　

　　■ 原边检测拓扑结构，无需光耦和TL431　　

　　■ 全电压范围内高精度恒压和恒流输出　　

　　■ 可编程CC/CV模式控制　　

　　■ 采用多模式控制的效率均衡技术　　

　　■ 内置输出线电压补偿功能　　

　　■ 内置初级电感量偏差补偿功能　　

　　■ 内置全电压功率自适应补偿功能　　

　　■ 内置过温度保护功能　　

　　■ 内置CS开路保护功能　　

　　■ 内置输出短路保护功能　　

　　■ 内置前沿消隐　　

　　■ VDD端过压保护和钳位保护　　

　　■ 逐周期过流保护　　

　　■ 4个引脚散热　　

　　■ SOP-8L绿色封装

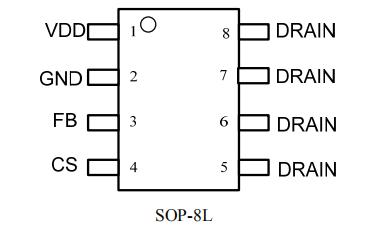

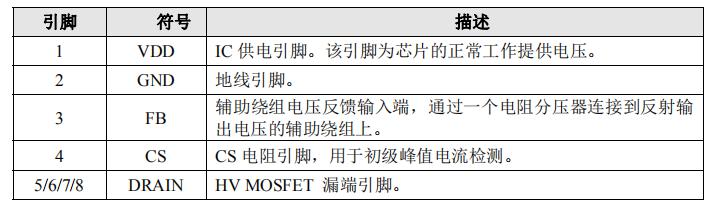

　　引脚功能

　　CR6267系列应用选型

型号	封装	90-264VAC
CR6267SG	SOP-8L	≤12W
CR6267SH	SOP-8L	≤15W
CR6267SJ	SOP-8L	≤18W
CR6267SK	SOP-8L	≤20W

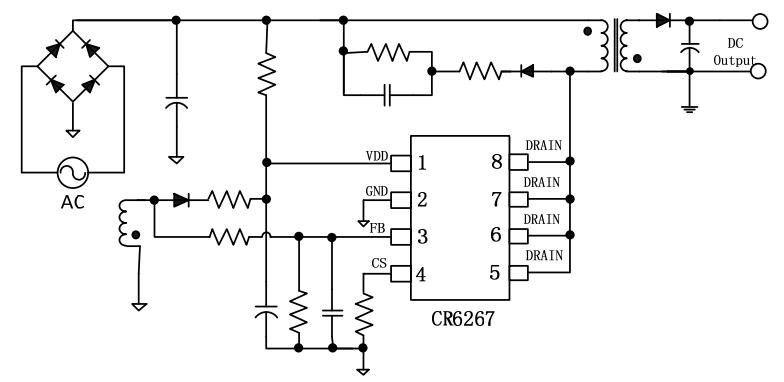

　　典型应用

　　应用领域　　

　　■ 小功率电源适配器　　

　　■ 蜂窝电话充电器　　

　　■ 数码相机充电器　　

　　■ 电脑和服务器辅助电源　　

　　■ 替代线性调整器和RCC

　　CR6267系列CR6267SG/CR6267SH/CR6267SJ/CR6267SK原边检测电源芯片采用反激式电路拓扑，输出和输入高压使用变压器隔离，待机功耗小于 75mW，原边控制方式，不需要 TL431 和光耦。更多CR6267SG_12V1A、CR6267SJ_12V1.5A_18W电源适配器方案等产品手册及应用资料请向启辰微代理骊微电子申请。>>
