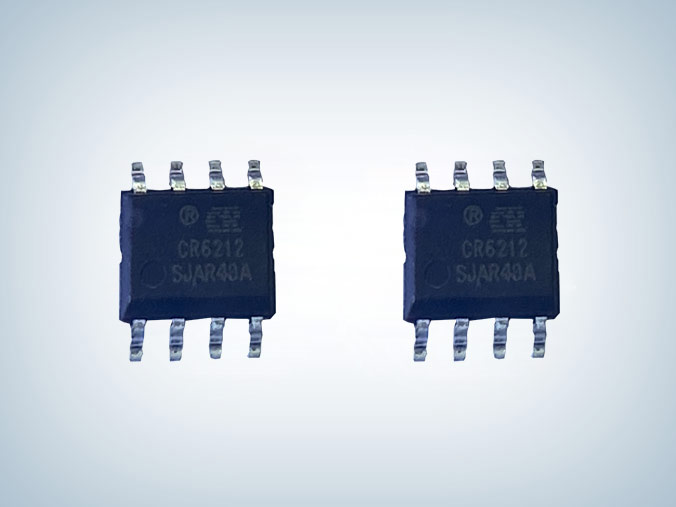

CR6212B 12-24W CC/CV原边检测开关电源芯片
所属分类：CR/启臣微
品牌：CR/启臣微
型号：CR6212BSG/CR6212BSH/CR6212BSJ/CR6212BSM
封装：SOP-8L
功率：12W-24W
电流：
型号：CR6212BSG/CR6212BSH/CR6212BSJ/CR6212BSM
封装：SOP-8L
功率：12W-24W
电流：
订购热线：0755-23087599
CR6212B系列CC/CV原边检测开关电源芯片采用SOP-8L封装，有CR6212BSG、CR6212BSH、CR6212BSJ、CR6212BSM多种型号，应用功率12W-24W，典型应用于充电器、小功率适配器、LED 驱动等领域，可兼容代换OB2570、OB2571、OB2576、OB2578等IC。
CR6212B 是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。
CR6212B内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。
CR6212B 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），所有引脚悬空保护，输出短路保护，内置前沿消隐电路，输出整流二极管短路保护电路，输出过压保护电路。可编程输入欠压保护和输入过压保护，使得芯片具有更高的可靠性。
CR6212B芯片特点
⚫ 待机功耗低于75mW
⚫ 原边检测拓扑结构，无需光耦和TL431
⚫ 全电压范围内高精度恒压和恒流输出
⚫ 可编程CC/CV模式控制
⚫ 高能效频率反走QR控制模式
⚫ 内置输出线电压补偿功能
⚫ 内置初级电感量偏差补偿功能
⚫ 可编程输入欠压保护和输入过压保护
⚫ 动态负载响应功能
⚫ 内置过温度保护功能
⚫ 内置输出短路保护功能
⚫ 内置前沿消隐
⚫ 启动电流和工作电流低
⚫ VDD过压保护
⚫ 逐周期过流保护
⚫ 内置输出整流二极管短路保护
⚫ 内置输出过压保护功能
⚫ 内置所有PIN脚悬空保护功能
⚫ 4个引脚散热
⚫ SOP-8L绿色封装
CR6212B典型应用功率
| 型号 | 封装 | 充电器、适配器 AC 90 - 264 V |
| CR6212BSG | SOP-8L | ≤12W |
| CR6212BSH | SOP-8L | ≤15W |
| CR6212BSJ | SOP-8L | ≤18W |
| CR6212BSM | SOP-8L | ≤24W |

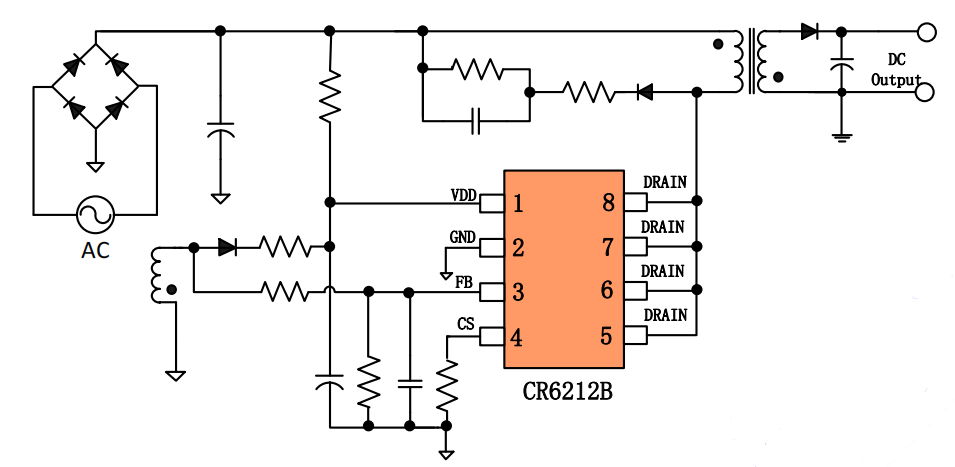

典型应用电路图
应用领域
⚫ 小功率电源适配器
⚫ 智能设备充电器
⚫ 辅助电源
CR6212B芯片系列，相比CR626x来说，CR6212 全程工作于QR模式，变压器电感量和匝比都可以做大，效率高，还增加了CS频率抖动 EMI更加好，还有BO和LINE_OVP 检测，更多CR6212B 12V1A/12V1.5A/5V3.4A原边检测开关电源芯片产品手册、样品及参考应用资料请向骊微电子申请。>>
