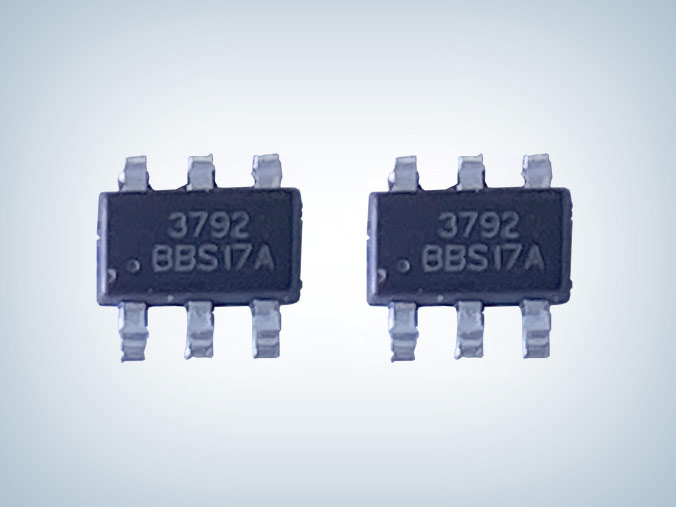

CR3792B 36W原边反馈控制芯片可替代LP3792

所属分类：CR/启臣微

品牌：CR/启臣微
型号：CR3792B
封装：SOT23-6L
功率：≤36W
电流：

订购热线：0755-23087599

产品详情应用领域

　　CR3792B芯片是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。CR3792B 内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。

　　CR3792B 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），所有引脚悬空保护，输出短路保护，内置前沿消隐电路，输出整流二极管短路保护电路，输出过压保护电路。可编程输入欠压保护和输入过压保护，使得芯片具有更高的可靠性。

　　CR3792B芯片主要特点　　

　　■ 待机功耗低于75mW　　

　　■ 原边检测拓扑结构，无需光耦和TL431　　

　　■ 全电压范围内高精度恒压和恒流输出　　

　　■ 可编程CC/CV模式控制　　

　　■ 高能效频率反走QR控制模式　　

　　■ 内置输出线电压补偿功能　　

　　■ 内置初级电感量偏差补偿功能　　

　　■ 可编程输入欠压保护和输入过压保护　　

　　■ 动态负载响应功能　　

　　■ 内置过温度保护功能　　

　　■ 内置输出短路保护功能　　

　　■ 内置前沿消隐　　

　　■ 启动电流和工作电流低　　

　　■ VDD过压保护　　

　　■ 逐周期过流保护　　

　　■ 内置输出整流二极管短路保护　　

　　■ 内置输出过压保护功能　　

　　■ 内置所有PIN脚悬空保护功能　　

　　■ SOT23-6L绿色封装

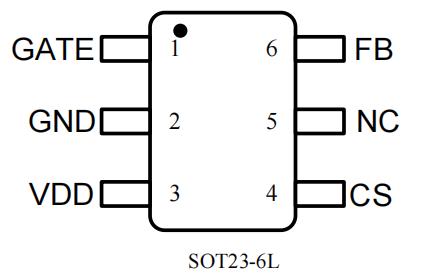

　　引脚分布描述

引脚	符号	描述
1	GATE	高压驱动输出端
2	GND	地
3	VDD	IC 供电引脚。该引脚为芯片的正常工作提供电压
4	CS	CS 电阻引脚，用于初级峰值电流检测
5	NC	悬空脚位
6	FB	辅助绕组电压反馈输入端，通过一个电阻分压器连接到反射输出电压的辅助绕组上

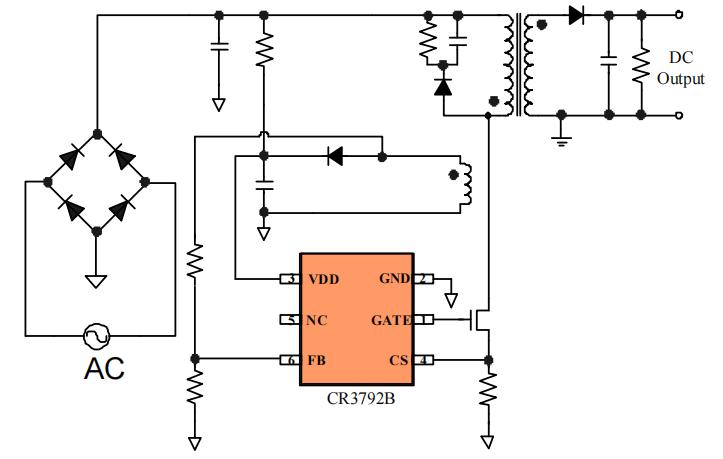

　　典型应用电路图

　　应用领域　　

　　■ 小功率电源适配器　　

　　■ 智能设备充电器　　

　　■ 辅助电源

　　CR3792B原边反馈控制芯片采用SOT23-6L封装是高精度CC/CV原边检测PWM开关，典型应用功率≤36W，封装、引脚、功能和芯茂微LP3792基本一致，可兼容替代LP3792芯片，被广泛应用于小功率电源适配器、智能设备充电器、辅助电源等领域，更多CR3792B 36W原边反馈控制芯片产品手册、应用设计指导书等资料请向启臣微代理骊微电子申请。>>
