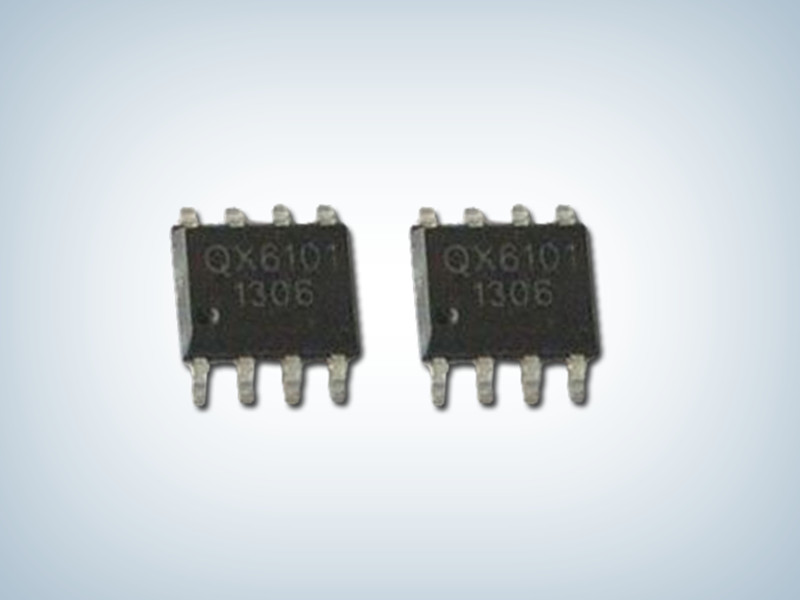

QX6101_LED恒流驱动芯片 QX6101

所属分类：QX泉芯系列

品牌：泉芯
型号：QX6101
封装：SOP8
功率：30W
电流：350mA

订购热线：0755-23087599

产品详情应用领域

QX6101产品描述：
QX6101是一款具有自供电功能的高精度降压型大功率LED恒流驱动芯片，适用于交流85V 到265V全范围输入电压非隔离LED恒流电源。芯片采用自供电结构，无需辅助绕组，或者其他辅助供电方式，用于驱动NPN三极管，提供高性价比。芯片内部集成的抖频功能可降低EMI成本，内置环路补偿与斜坡补偿，无需外部补偿，应用设计简单。专利的高端电流检测、固定频率、电流模PWM 控制方式，具有优异的线性调整率和负载调整率。

QX6101具有多重保护功能，包括逐周期限流保护，LED开路、短路保护，输入供电欠压保护及电源箝位等功能。QX6101 采用 SOP8 封装。

QX6101产品特点：

自供电结构，无需辅助供电

LED均值电流控制，恒流效果好

LED输出电流精度：±3%

高效率：最高可达 93%以上

电流模 PWM 控制

固定工作频率

抖频功能

内置环路补偿、斜坡补偿

LED开路、短路保护
