QX5241产品描述：
QX5241是一款降压型的高精度高亮yle="font-size: 12px;">度LED恒流驱动控制器
QX5241通过一个外接电阻设定输出电流，最大输出电流可达2.5A；电流检测精度最高可达±1%；外围只需很少的元件就可实现降压、恒流驱动功能，并可以通过DIM引脚实现辉度控制功能。系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比其电感电流纹波为20%，且最高工作频率可1MHz。
QX5241特别适合宽输入电压范围的应用，其输入电压范围从5.5V到36V；而工作温度范围从-20oC到85oC。
QX5241特别内置了一个LDO，其输出电压为5V，最大可提供5mA电流输出。

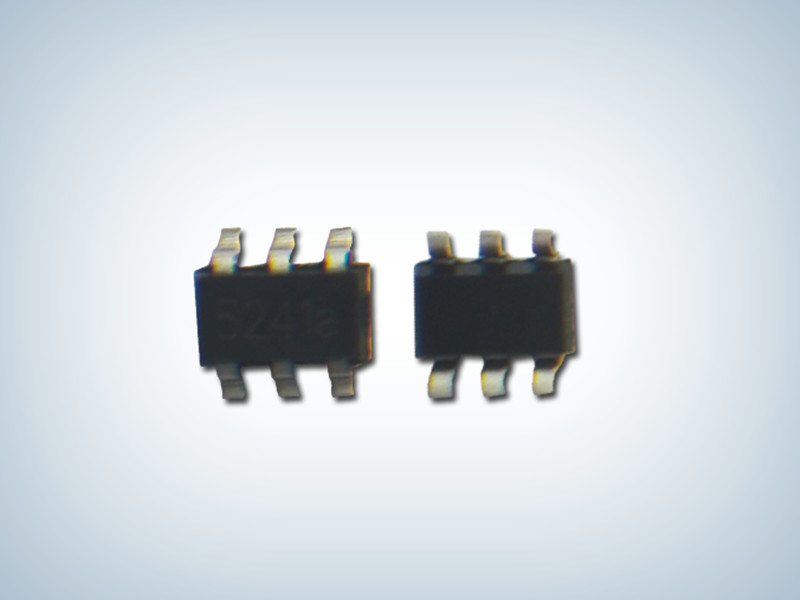

QX5241采用小的SOT23-6封装。
QX5241产品特点：
最大输出电流：2.5A;
高效率：96%;
高端电流检测;
最大辉度控制频率：5KHz;
滞环控制，无需补偿;
最高工作频率：1MHz;
电流精度：最高可达±1%;
宽输入电压：5.5V~36V;
最高输出功率： 25W;
5V，5mA片上稳压器;

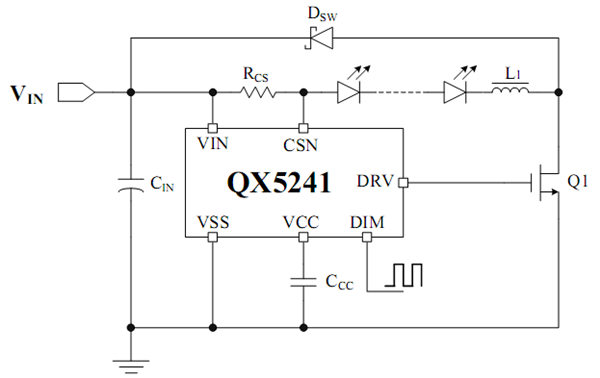

典型应用图
典型应用图
