20a 600v高速igbt SGT20T60SDM1P7手册参数详解
所属分类：IGBT
品牌：士兰微
型号：SGT20T60SDM1P7

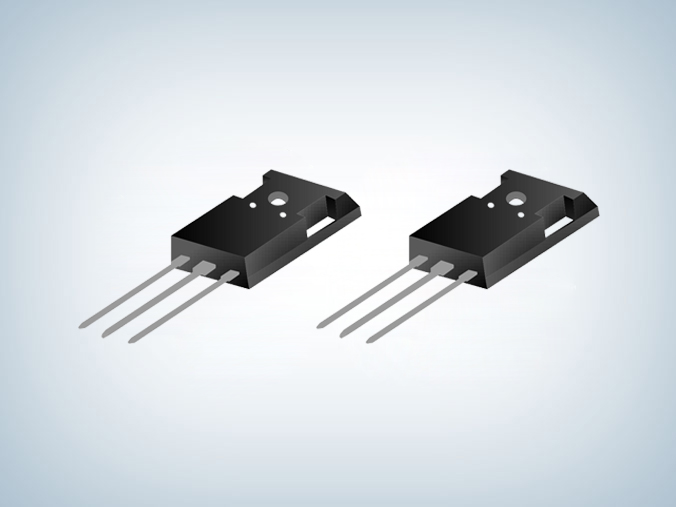

封装：T0-247-3L
功率：600V
电流：20A
型号：SGT20T60SDM1P7
封装：T0-247-3L
功率：600V
电流：20A
订购热线：0755-23087599
600V高速IGBT是一种工作电压为600V，并且具有较高开关速度的IGBT，可以在50kHz到100kHz的频率下稳定工作，特别适用于高频开关应用，如太阳能逆变器、电动汽车充电器等。
600v高速igbt SGT20T60SDM1P7特点
■ 低导通损耗
■ 快开关速度
■ 高输入阻抗
■ 20A，600V，VCE(sat)(典型值)=1.7V@IC=20A
SGT20T60SDM1P7极限参数详解（除非特殊说明，Tc=25℃）
| 参数 | 符号 | 参数范围 | 单位 | |
| 集电极射极电压 | VCE | 600 | V | |
| 栅极射极电压 | VGE | ±20 | V | |
| 集电极电流 | Tc=25℃ | Ic | 40 | A |
| Tc=100℃ | 20 | |||
| 集电极脉冲电流 | IcM | 60 | A | |
|
二极管电流 Tc=25℃ Tc=100℃ |
IF | 40 | ||
| 20 | A | |||
|
短路维持时间 (VGE=15V,Vcc=300V) |
TSC | 10 | us | |
| 耗散功率(Tc=25℃) | PD | 46 | W | |
| 工作结温范围 | TJ | -55~+150 | ℃ | |
| 贮存温度范围 | Tstg | -55~+175 | ℃ | |
600v高速igbt SGT20T60SDM1P7采用T0-247-3L封装，有高达150℃的工作温度和600V的击穿电压，较低的开关损耗提高了效率，具有高效率、正温度系数和小封装等特点，能够提供高可靠性和安全性。
