SGT15T60SD1S 15A、600V电机逆变器igbt参数

所属分类：IGBT

品牌：士兰微
型号：SGT15T60SD1S

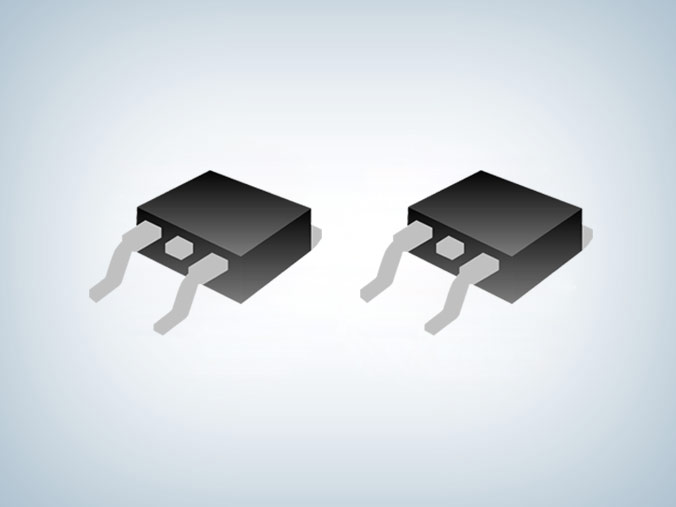

封装：T0-263-2L
功率：600V
电流：15A

订购热线：0755-23087599

产品详情应用领域

　　电机逆变器igbt可以控制电机电流的流通情况，实现对电机的频率、速度和转矩等参数的调节和控制，SGT15T60SD1S绝缘栅双极型晶品体管，集电极电流15A，集电极射极电压600V，具有低饱和电压，低电磁干扰，温度稳定的特点，应用于电机逆变器等应用。

　　SGT15T60SD1S电机逆变器igbt特征　　

　　■ 低导通损耗　　

　　■ 快开关速度　　

　　■ 高输入阻抗　　

　　■ 5A，600V，VCE(sat)(典型值)=1.65V@IC=15A

　　SGT15T60SD1S极限参数（除非特殊说明，Tc=25℃）

参数		符号	参数范围			单位
			SGT15T60SD1F	SGT15T60SD1T	SGT15T60SD1S
集电极射极电压		VCE	600			V
栅极射极电压		VGE	±20			V
集电极电流	Tc=25℃	Ic	30			A
	Tc=100℃		15
集电极脉冲电流		IcM	45			A
二极管电流		IF	10			A
短路维持时间		TSC	16			us
(VGE=15V,Vcc=300V)
耗散功率(Tc=25℃)		PD	43	109	136	W
工作结温范围		TJ	-55~+150			℃
贮存温度范围		Tstg	-55~+150			℃

　　SGT15T60SD1S绝缘栅双极型品体管采用士兰微电子第三代场截止(Field Stop)工艺制作，采用T0-263-2L封装，5A，600V，VCE(sat)(典型值)=1.65V@IC=15A，可应用于UPS，SMPS。电机应用以及PFC等领域，更多SGT15T60SD1S 15A、600V电机逆变器igbt产品手册及相关参数资料请向士兰微igbt代理骊微电子申请。>>
