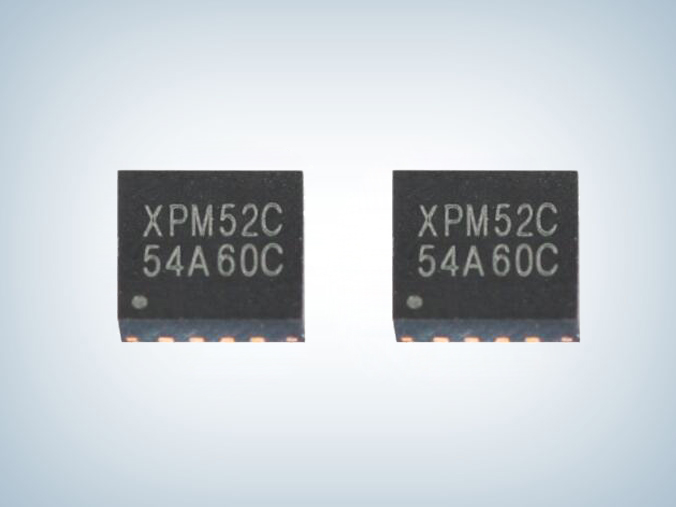

XPM52C 35W双C口PD快充降压芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPM52C系列
封装：QFN4x4-16L
功率：65W
电流：5A
型号：XPM52C系列
封装：QFN4x4-16L
功率：65W
电流：5A
订购热线：0755-23087599
XPM52C是一款65W USB PD 多协议降压芯片，集成度高，协议全面并支持定制。采用 QFN4x4-16L 封装，典型应用于35W双C口PD快充市场，改写了传统的降压电路设计，集成了降压控制器，协议芯片和降压MOS管的多合一芯片。
XPM52C 是一款集成同步开关的降压转换器，支持多种输出快充协议、支持 USB Type-C 和 PD 等多种快充协议，包括 USB Type-C 和 PD 协议，高通 QC2.0/3.0/3.0+，华为 FCP/SCP/HVSCP，VOOC 2.0/4.0 协议，联发科 PE，三星 AFC，USB BC1.2 DCP 以及Apple 2.4A 充电规范，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。
XPM52C PD快充降压芯片具有自动识别 VIN 输入电压的功能，依据输入电压来调节输出电压。
XPM52C 内置功率 MOS，输入工作电压最高到 31V，输出电压范围是 3.3V 到21V，能提最大 65W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。
XPM52C 的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。
XPM52C 的输出电压带有线补功能，输出电流增大后会相应的提高输出电压，用以补偿连接线阻抗引起的电压下降。
XPM52C 特别的集成了 XPD-LINK™互联通信专利技术。通过 XPD-LINK™互联功能，
XPM52C 可以简单灵活的应用在多个 Type-C 端口的充电方案中。
XPM52C 支持二次烧录，可实现在线升级。
XPM52C 有多种保护功能，具有输入过压、欠压保护，输出短路、过流保护，过温保护。
XPM52C PD快充降压芯片特点
■ 同步开关降压转换器
- 内置功率 MOS
- 自动识别输入电压调节输出电压
- 输入工作电压高至 31V - 输出电压范围：3.3V 到 21V，根据快充协议自动调整
- 输出功率最大 65W - 输出电压有线补功能：50mV/A、100mV/A、150mV/A - 输出具有CV/CC 特性
- 软启动功能
- 3A 带载启动
- XP-LINK 智能降功率
■ 支持 USB Power Delivery（PD）3.1 协议
- 通过 PD3.1 认证（TID：7689） - FPDO 可配置：5V、9V、12V、15V、20V
- APDO 可配置：5V Prog、9V Prog、15V Prog、20V Prog
- APDO 以 20mV 步进调节电压
- APDO 电流最大可支持至 5A
■ 输出快充
- 支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
- 支持华为 FCP/SCP/HVSCP 协议
- 支持三星 AFC 协议
- 支持 VOOC 2.0/4.0 协议
- 支持联发科 PE 协议
- 支持 USB BC1.2 DCP
- 支持 Apple 2.4A 充电规范
■ 支持在线升级
■ 多重保护、高可靠性
- 输入过压、欠压保护
- 输出短路、输出过流
- 过温保护
■ 全引脚 ESD 4KV
■ Package：QFN4x4-16L

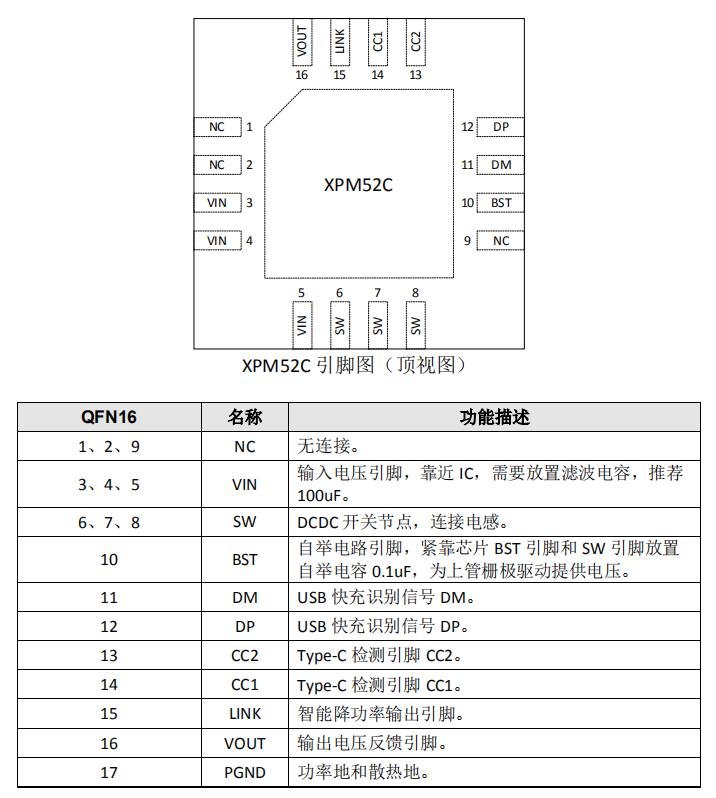

引脚定义
应用电路图

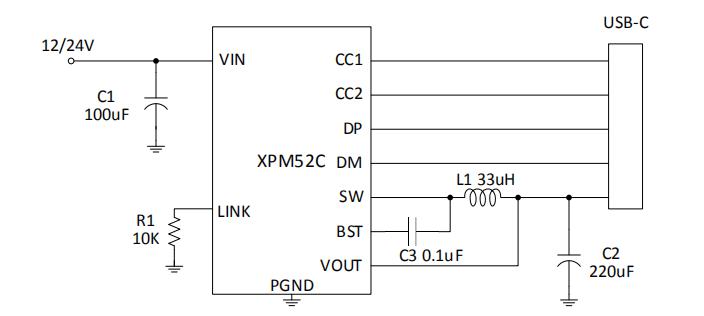

应用 1：单 C 口工作

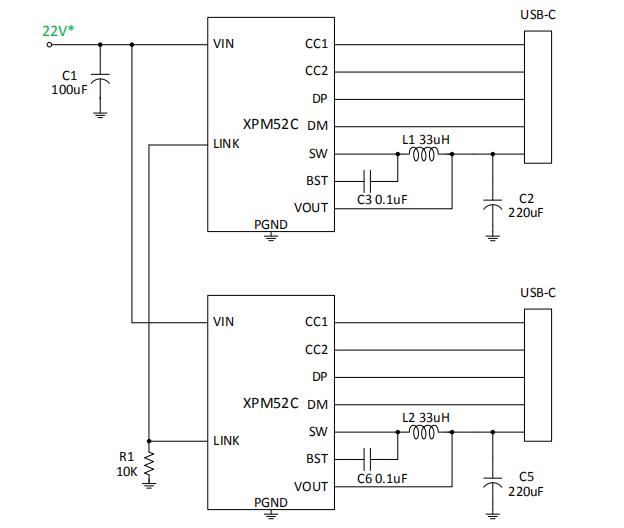

应用 2：双 C 口工作
*注意：用两颗 XPM52C 组成双 C 口方案时，推荐输入工作电压为 22V，可提高转换效率。
应用领域
■ USB 车载充电器
■ 便携式充电设备
■ 通用高压 USB 充电器
■ 通用的高压 DC/DC 变换应用
■ 智能排插
XPM52C 35W双C口PD快充降压芯片，只需一颗芯片配合极简的外围即可满足多口充电器的独立降压设计，能够简化多口充电器、插排中的二次降压电路，相同体积可以容纳多个输出接口，并且具备更高的功率密度，非常适合车充，多口快充充电器和快充插排应用，更多XPM52C系列 PD快充降压芯片产品数据手册及应用资料请向我们申请。>>
