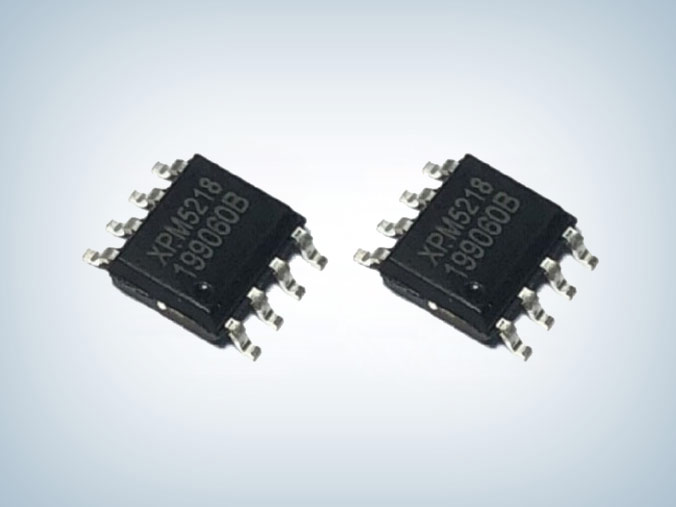

XPM5218 18W USB PD多协议降压芯片

所属分类:FM/富满系列
品牌:FM/富满
型号:XPM5218
封装:ESOP8
功率:18W
电流:5V/2.4A、5V/3A、9V/2A、12V/1.5A
订购热线:0755-23087599
  XPM5218 USB PD多协议降压芯片采用 ESOP8 封装,是一款集成开关管的同步降压转换器,支持 USB Type-C 和 PD 等多种快速 充电协议,为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。
  XPM5218 支持多种快速充电协议,包括 USB Type-C 和 PD 协议,高通 QC2.0/3.0,华为 FCP/SCP,三星 AFC,USB BC1.2 DCP 以及 Apple 2.4A 充电规范。
  XPM5218 支持宽输入电压范围,6.6V 至 36V。输出电压范围是 3.6V 至 12V,并依据充电协议自行调整,提供最大 18W 的输出功率。XPM5218A 的 PDO 配置为 5V/3A、9V/2A,XPM5218B 的 PDO 配置为 5V/3A、9V/2A、12V/1.5A。
  XPM5218 采用 PWM 电流模控制方式,能快速响应负载瞬态变化。XPM5218 的开关频率为 150KHz,特有的抖频技术能够减小 EMI,帮助客户通过认证。
  XPM5218 的输出具有恒压恒流特性。当输出电流小于限定值时,处于恒压模式;当输出电流达到限定值时,处于恒流模式。输出电压具有线补功能,随着输出电流的增大会相应提高输出电压,用以补偿充电线缆内阻引起的电压下降。
  XPM5218 具备非常高的可靠性,输入耐压高至 42V,所有引脚 ESD 超过 8KV。同时具有多种保护功能:输入过压、欠压保护,输出过流、过压、欠压、短路打嗝保护等。

  xpm5218降压协议芯片特性
  ■ 输入耐压 42V
  ■ 支持 USB Type -C 协议
  - 配置为 DFP(Source) - 广播 3A 电流
  ■ 支持 USB Power Delivery(PD)3.0 协议
  - 集成完整 PD3.0 分层通信协议
  - PDO 电压:5V,9V(XPM5218A)
  - PDO 电压:5V,9V,12V(XPM5218B)
  ■ 支持 Quick Charge 3.0/2.0 协议
  ■ 支持华为 FCP/SCP 协议
  ■ 支持三星 AFC 协议
  ■ 支持 USB BC1.2 DCP
  ■ 支持 Apple 2.4A 充电规范
  ■ 同步开关降压转换器
  - 内置功率 MOSFET
  - 输入电压范围:6.6V 到 36V
  - 输出电压范围:3.6V 到 12V
  - 输出电流:5V/3A,9V/2A,12V/1.5A
  - 输出 5V/3A 转换效率大于 92% - 输出电压线补:100mV/A
  - 输出具有 CV/CC 特性
  - 内置补偿电路 - 软启动功能
  - 特有抖频技术减小 EMI
  ■ 多重保护、高可靠性
  - 输入过压、欠压保护
  - 输出过压、过流保护
  - 短路保护
  - 过温保护
  - 全引脚 ESD 8KV

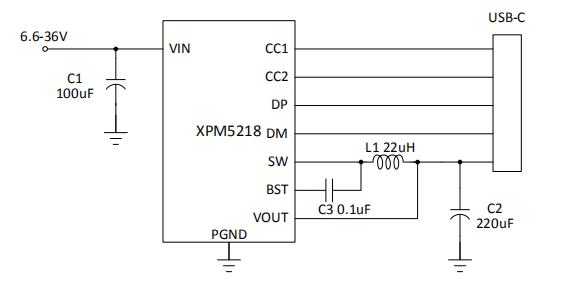

  应用电路图

  xpm5218芯片应用领域
  ■ 车载充电器
  ■ 快充适配器
  ■ 智能排插
  ■ 通用高压USB充电器

  XPM5218 18W USB PD多协议降压芯片,XPM5218A  PDO 配置为5V/3A, 9V/2A;XPM5218B  PDO 配置为5V/3A, 9V/2A, 12V/1.5A;XPM5218A2  PDO 配置为5V/2.4A, 9V/2A;XPM5218B2  PDO 配置为5V/2.4A, 9V/2A, 12V/1.5A更多xpm5218降压协议芯片产品手册及应用资料请向骊微电子申请。>>
