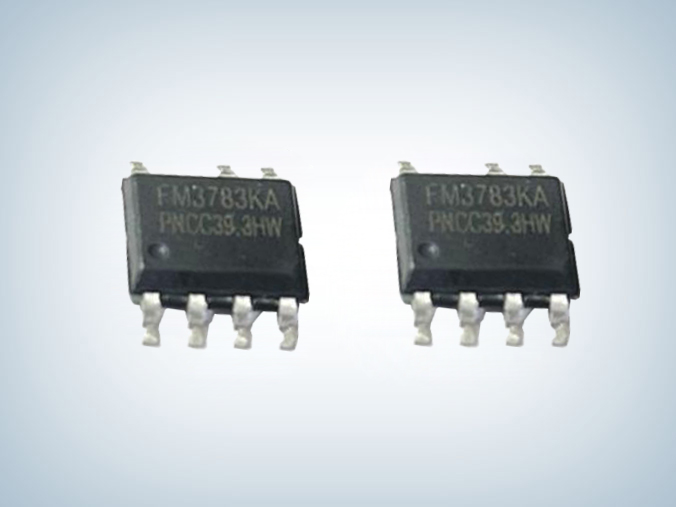

FM3783KA/FM3783KB 5v 2.4a充电器芯片

所属分类：FM/富满系列

品牌：FM/富满
型号：FM3783KA/FM3783KB
封装：SOP-7
功率：10-12W
电流：5V2A/5V 2.4A

订购热线：0755-23087599

产品详情应用领域

　　FM3783KA/FM3783KB 是一款低功耗原边反馈（PSR）开关电源芯片，其内部集成了大功率 BJT 管，适用于隔离型的高效低功耗便携式设备充电器的应用。　　

　　富满电子FM3783KA/FM3783KB 采用独特具有恒流恒压功能的原边反馈控制技术，以及独特的轻载调频技术降低轻载下芯片自身功耗，实现高效应用。FM3783KA/FM3783KB 具有输出线损补偿技术，在大电流下保证足够的输出功率。另外 FM3783KA/FM3783KB 还集成了过温保护，VCC 欠压保护，输出过压保护，C 极开路保护等技术。FM3783KA/FM3783KB 采用紧凑的 SOP-7 封装，便于系统设计布线。

　　fm3783电源芯片特点　　

　　■ 集成大功率 BJT 管　　

　　■ 高精度恒压恒流控制　　

　　■ 待机功耗小于 75mW@230V　　

　　■ 输出短路保护　　

　　■ 输出过压保护　　

　　■ 输入欠压保护　　

　　■ 过温保护　　

　　■ 原边反馈，外围元器件少　　

　　■ SOP-7封装

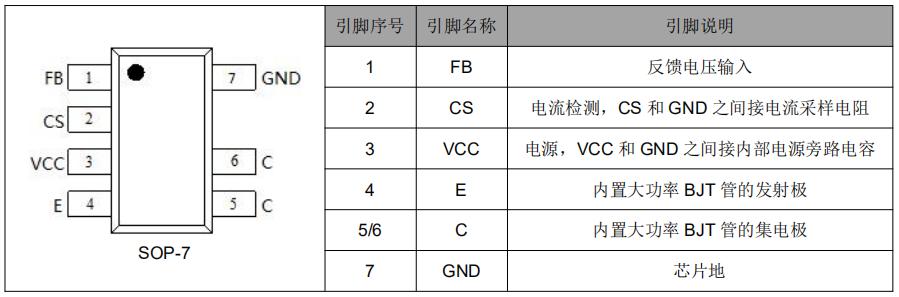

　　FM3783K系列引脚示意图及说明

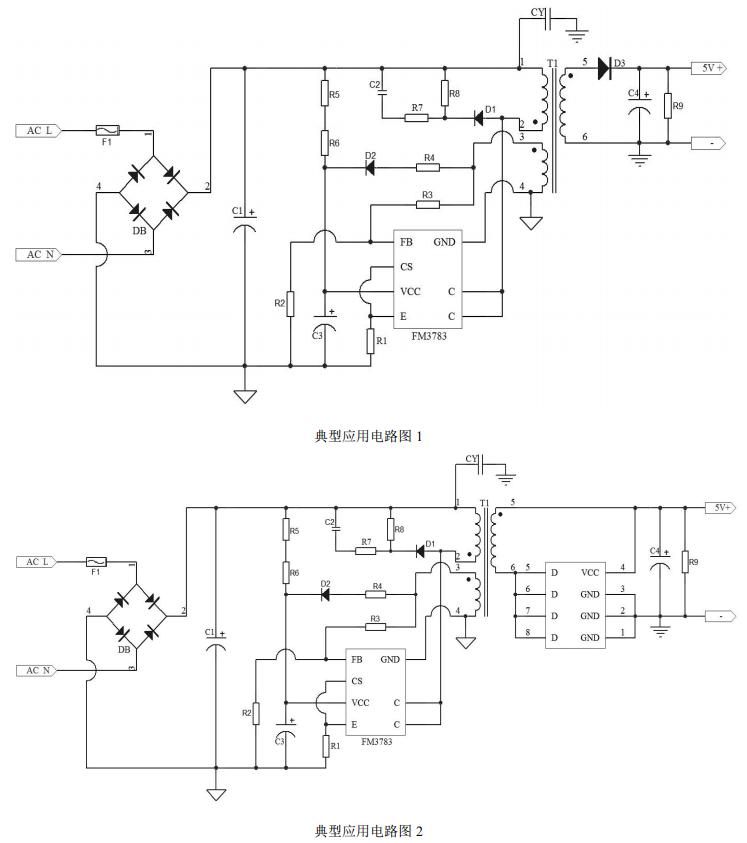

　　典型应用电路图

　　应用领域　　

　　■ 手机等便携式设备的充电器和适配器　　

　　■ LED 驱动电源　　

　　■ 其他辅助电源　　

　　■ FM3783KA 适用 5V 2A 方案满足六级能效标准(建议搭配 FM9919E)　　

　　■ FM3783KB 适用 5V 2.4A 方案满足六级能效标准(建议搭配 FM9920E）

　　富满电子fm3783k系列是5V 2A、 5V 2.4A 低功耗原边反馈开关电源控制芯片， FM3783KA搭配 FM9919E，典型应用于5V 2A充电器方案，FM3783KB搭配 FM9920E，典型应用于5V 2.4A充电器方案，更多fm3783电源芯片参数、规格书及应用资料请向我们申请。>>
