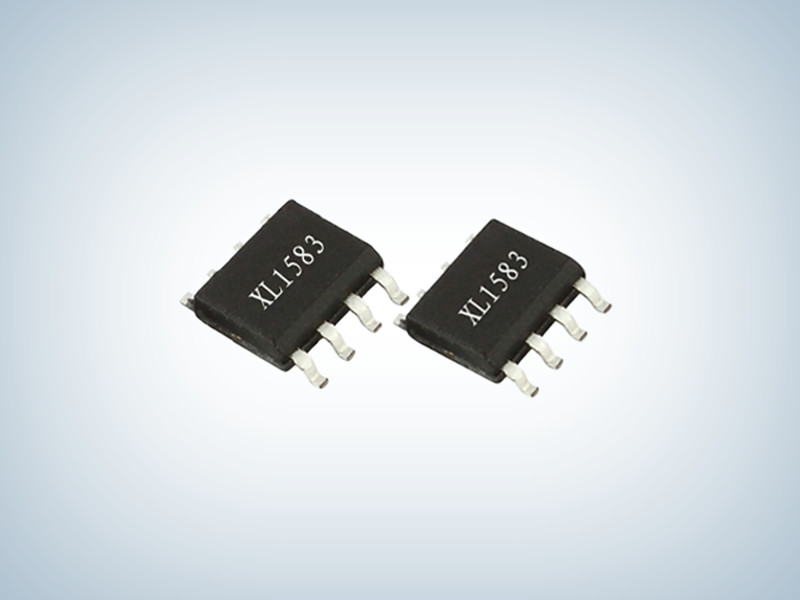

XL1583_降压型直流电源变换器芯片XL1583

品牌：XLSEMI
型号：XL1583
封装：SOP-8L
功率：12W
电流：3A

订购热线：0755-23087599

产品详情应用领域

XL1583产品描述：

XL1583是一款高效， PWM 降压型DC-DC转换换器固定380KHz开关频率，可提供高达3A输出电流能力。XL1583具有低纹波，出色的线性调整率和负载调整率。只有少量的外围元件内置了频率补偿电路和固定频率振荡器，简化了电路设计。

PWM控制环路可以调整占空比从0到100%之间线性变化。内置输出过流保护功能，当输出二次限流保护时，开关频率减少从380KHz降到80KHz。内部补偿模块减少了外围元器件。

XL1583产品特点：

3.6v至23 v宽输入电压范围

输出从1.222 v到21v可调

最大占空比100%

最小压降0.6 v

固定380KHz开关频率

最大3A输出电流

内部优化的功率场效应管

效率高

出色的线性和负载调整率

具有TTL关机功能

使能功能具有滞后作用

内建过热关断保护功能

内置限流功能

内置输出短路保护功能

SOP8封装

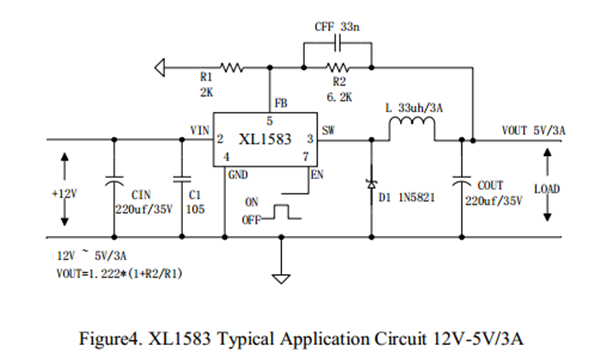

典型应用
