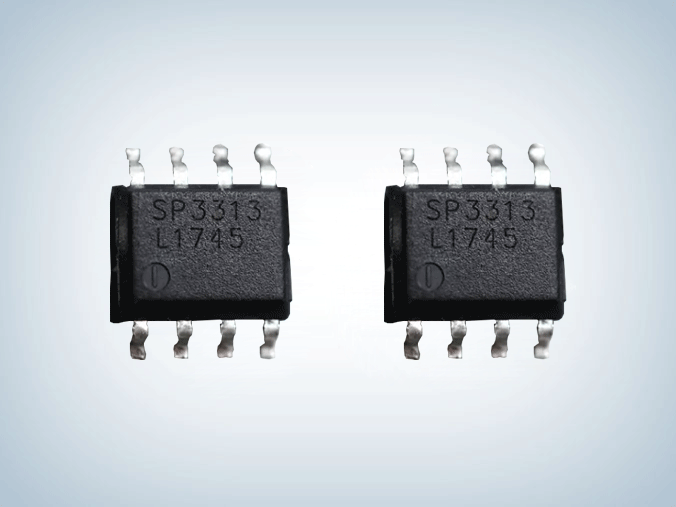

SP3313车充qc降压芯片是一款输入电压，降压转换器，工作在CV(恒定输出电压)模式或CC恒定输出电流)模式。最大输入电压36V，工作输入电压7.5V ~ 32V。
内置35mΩ High-Side及25mΩ Low-Side MOSFET，可以提供高达3.5A的连续输出电流，输出电流精确到±7%以内，可支持100%占空比，无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。
SP3313车充降压芯片独立输出电压保护适用于BC1.2和QC2.0/3.0双通道输出电压，是一款功能齐全、高性能、高可靠性的降压式DC-DC变换器。
SP3313车充qc降压芯片特点
■ 极限可支持100%占空比
■ 内置High-side和Low-side MOSFET
■ 最大输出电流：3.5A
■ 可调输出电压，VFB=1.0V
■ 优异的恒流精度：±7%
■ 恒压精度：±2%
■ 内置抖频功能
■ 效率：高达 95%
■ 无需外部补偿
■ 短路保护(SCP)
■ 过压保护（OVP）
■ 过热保护（OTP）
■ 欠压保护（UVLO）
■ 提供 SOP-8L 封装
典型应用电路图
应用领域
■ 车载充电器
■ 壁式充电器
■ 电源板/集线器
■ 便携式充电装置
■ 汽车DVD
■ 黑盒
■ 工业应用
■ 其他
SP3313是一款高输入电压、输出高精度恒压恒流以及支持占空比的DC/DC降压芯片，当用于车充产品时，插入点烟器请尽量利用电源的负极弹片来帮助产品散热，并可以考虑增加弹片与GND的焊接面积，这样弹片在作为负极输入的同时，也可以是系统的一个极好的散热片。更多SP3313 车充qc降压芯片产品手册和应用资料请向骊微电子申请。>>
