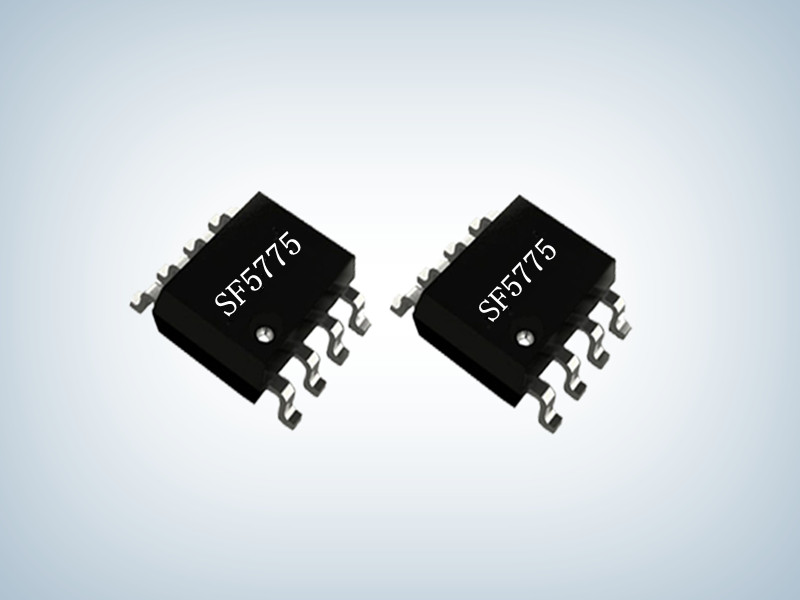

SF5775产品描述：
SF5775是一款高性能，第二代准谐振（ QR- | | TM） PWM控制器离线反激式电源转换器应用。内置专有的QR- | | TM技术与高水平的保护功能，提高了开关电源的可靠性和性能。
SF5775是一款高性能，第二代准谐振（ QR- | | TM） PWM控制器离线反激式电源转换器应用。内置专有的QR- | | TM技术与高水平的保护功能，提高了开关电源的可靠性和性能。
在SF5775 ， “数码防抖”功能，可以自动选择并锁定一个山谷在给定的负载，从而可以实现音频无噪音运行。在另一方面， “数字频率抖动”功能，使系统具有优异的EMI性能比传统的QR系统。
SF5775是多模式控制器。当满负荷，该IC在CCM模式或QR模式的基础上AC线路输入的工作。当负载变低时，IC进入“数字频率折返”的模式，以提高功率转换效率。当输出功率是非常小的，IC进入到突发模式，可以实现小于100mW的空载功率。
SF5575集成了欠压锁定（ UVLO ） ， VCC过电压保护（OVP ） ，输出过电压保护（输出OVP ）功能和保护，逐周期电流限制（ OCP ） ，管脚浮保护，过负载保护（ OLP ） ，软启动， VCC钳位，栅极钳位，在SF5775 ，保护功能自动恢复模式保护。
SF5775提供SOP8两种封装形式。
SF5775提供SOP8两种封装形式。
SF5775产品特点：
专有的QR - | | TM技术：数字抗抖动音频无噪音运行，数字频率折返，数字频率抖动更好的EMI
超过100mW的待机功耗减
高效率多模式操作
12.7us最大占空比。
80kHz的最大导通时间
52KHZ频率低钳位在QR模式
65％的最大占空比
CCM模式自适应斜坡补偿
内置600V功率MOSEFT
内置的同步斜坡补偿
恒定功率限制
典型应用图
典型应用图
