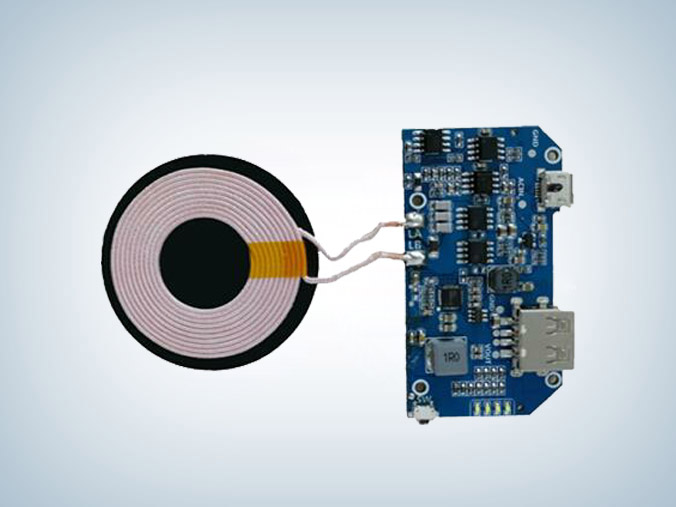

S6无线快充_无线充电器pcba方案

品牌：无线充电pcba方案
型号：S6无线快充
封装：外形可根据客户需求设计
功率：5W
电流：1.5~2A

订购热线：0755-23087599

产品详情应用领域

　　
方案介绍：　　

　　S6无线快充采用快速无线充电pcba单线圈方案，能对三星的Note5，S6edge+，S7与S7 edge Note7 横放、竖放进行快速无线充电，在2小时内充满支持无线快充手机；同时对5W的可无线充电手机有良好的兼容性，可支持Ti、IDT、PANASONIC等Qi标准接收器。

　　方案参数：　　

　　特征尺寸: 外形可根据客户需求设计　　

　　1、输入电压: DC4.3V~5.5V/1.5~2A，超出此范围电压报警并停止充电　　

　　2、输出电压：5V±0.1V　　

　　3、充电电流：500mAh-1000mAh　　

　　4、充电功率：最大可以达到5W　　

　　5、转换效率：大于73%（国产的为69%）　　

　　6、传输距离：最大10mm，推荐收发间距2mm~4mm　　

　　7、待机功耗：平均功耗小于30mW　　

　　8、过温保护：当充电时温度高于53度时自动停止充电1分钟，等温度下降下来后再重新充电

　　9、过流保护：当充电时输出电流大于1.8A时自动停止充电，防止损坏充电器　　

　　10、标准：Qi无线充电标准　　

　　11、产品认证：CE/FCC，兼容QI认证标准　　

　　13、是否支持异物检测：支持　　

　　14.指示灯功能:充电时蓝色灯，充饱绿灯（只正对原装机有用），待机无指示.故障指示蓝绿灯快速闪烁　　

　　15.温度保护（过温、过压、过流）高效率（充电速度快，充电过程中温度低）
